Optický kabel GYFC8A
GYFC8A-12B1.3

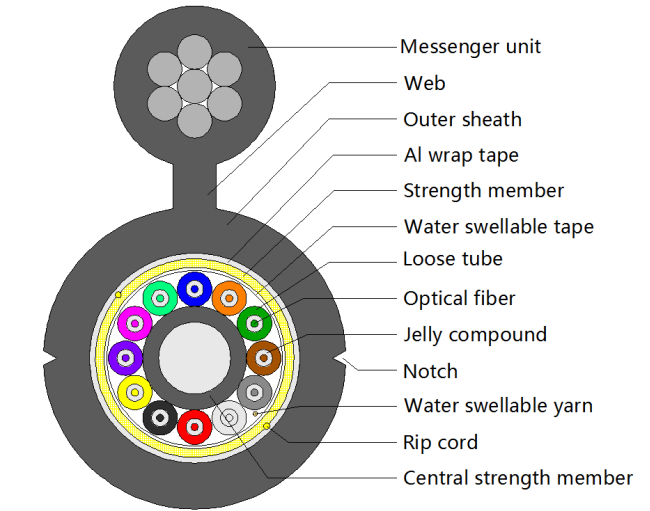

光缆结构图Strukturní diagram
光纤参数 Parametry vlákna
|
编号 Ne. |
项目Položky |
单位Jednotka |
参数Specifikace |
||
|
G.652D |
|||||
|
1 |
模场直径 Průměr pole režimu |
1310 nm |
μm |
9.2±0.4 |
|
|
2 |
包层直径 Průměr pláště |
μm |
125.0±1 |
||
|
3 |
包层不圆度 Nekruhovitost obložení |
procent |
Menší nebo rovno 1.0 |
||
|
4 |
芯/包层同心度误差 Core-Clading Concentricity Error |
μm |
Menší nebo rovno 0.6 |
||
|
5 |
涂覆层直径 Průměr povlaku |
μm |
245±10 |
||
|
6 |
涂覆层不圆度 Nekruhovitost povlaku |
procent |
Menší nebo rovno 6.0 |
||
|
7 |
包层/涂覆层同心度误差 Chyba soustřednosti obkladu a povlaku |
μm |
<12.5 |
||
|
8 |
光缆截止波长 Mezní vlnová délka kabelu |
nm |
λcc Menší nebo rovno 1260 |
||
|
9 |
衰减系数 Útlum (max.) |
1310 nm |
dB/km |
Menší nebo rovno 0.35 |
|
|
1550 nm |
dB/km |
Menší nebo rovno 0.22 |
|||
3. 光缆参数 Parametry kabelu
|
项目Položky |
指标Specifikace |
|
|
GYFC8A-24 |
||
|
中心加强件 Centrální síla Člen |
外径Průměr |
3,8 mm |
|
材料Materiál |
2,5 mm FRP |
|
|
着色涂覆光纤 Barevné potahové vlákno |
光纤颜色Barva vlákna |
蓝 Modrá, 橙 Oranžová, 绿 Zelená, 棕 Hnědá 灰 Šedá, 白 Bílá, 红 Červená, 黑 Černá, 黄 žlutá, 紫 Fialová, 粉红 Růžová, 青绿 Aqua |
|
松套管 Uvolněná trubka |
外径Průměr |
1,2 mm |
|
材料Materiál |
PBT |
|
|
层套管数 Počet trubek |
12 |
|
|
色序 Pořadí barev |
一管一芯色序 Jedna tuba jedna barva jádra |
|
|
色序 Barevná sekvence |
蓝 Modrá/橙Oranžová/绿Zelená/棕Hnědá/灰Šedá/白Bílá/红Červená/黑Černá/黄žlutá/紫Violet/粉红Růžová/青绿Aqua |
|
|
填充纱 Výplňová příze |
数量 Číslo |
5 |
|
撕裂绳 Trhací šňůra |
数量 Číslo |
2 |
|
颜色 Barva |
黄 Žlutá |
|
|
铝带Al balicí páska |
厚度 Tloušťka |
0.2 mm |
|
吊线 Messenger Wire |
规格Průměr |
1,2 mm * 7 |
|
线经 Průměr drátu |
3,6 mm |
|
|
厚度 Tloušťka |
1,2 mm |
|
|
外护层 Vnější bunda |
材料Materiál |
PE |
|
厚度 Tloušťka |
1,6 mm |
|
|
颜色Barva |
黑 Černá |
|
|
凹槽 Notch |
平行凹槽Paralelní zářez |
|
|
光缆外径Průměr kabelu |
11,2±0,5mm x 18,2±0,5mm |
|
|
光缆重量 Hmotnost kabelu (kg/km) |
(180±15)kg/km |
|
4. 光缆机械和环境性能 Mechanické a environmentální vlastnosti
|
项目 položky |
指标 Specifikace |
试验方法 Test Standard |
|
拉伸性能 Výkon v tahu |
2850N |
IEC 60794-1-2 E1 |
|
压扁性能 Drcení kabelu |
2200N/100mm |
IEC 60794-1-2 E3 |
|
冲击 Limpact |
6,5J,H/0,3m, 5 bodů 3 cyklus |
IEC 60794-1-2 E4 |
|
反复弯曲Opakované ohýbání |
40D, 50cyklů |
IEC 60794-1-2 E6 |
|
扭转 Torze |
2 m, ±90 stupňů 300 cyklů, |
IEC 60794-1-2 E7 |
|
渗水性能 Pronikání vody |
Délka 3m, 1m/24hod |
IEC 60794-1-2 F5B |
|
安装温度 Teplota instalace |
-10- plus 50 stupňů |
|
|
工作温度 Provozní teplota |
-20- plus 70 stupňů |
|
|
储存温度 Skladovací teplota |
-20- plus 70 stupňů |
|
