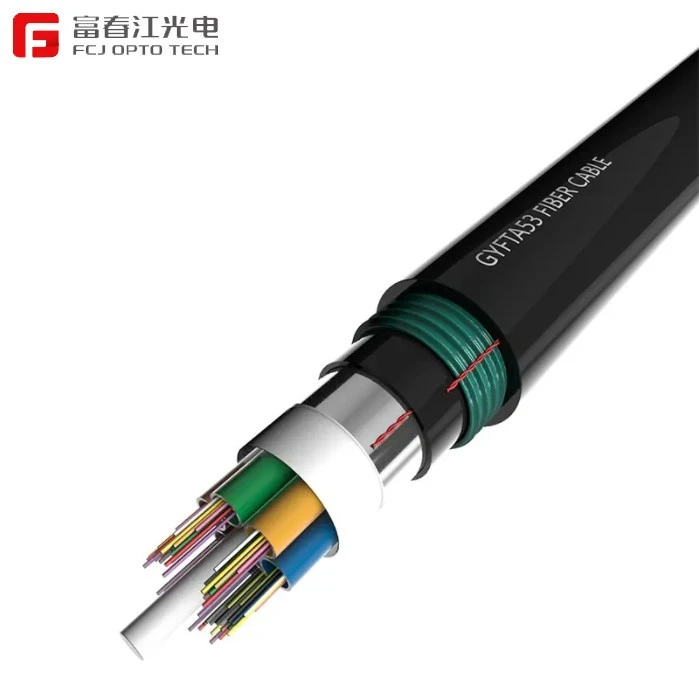

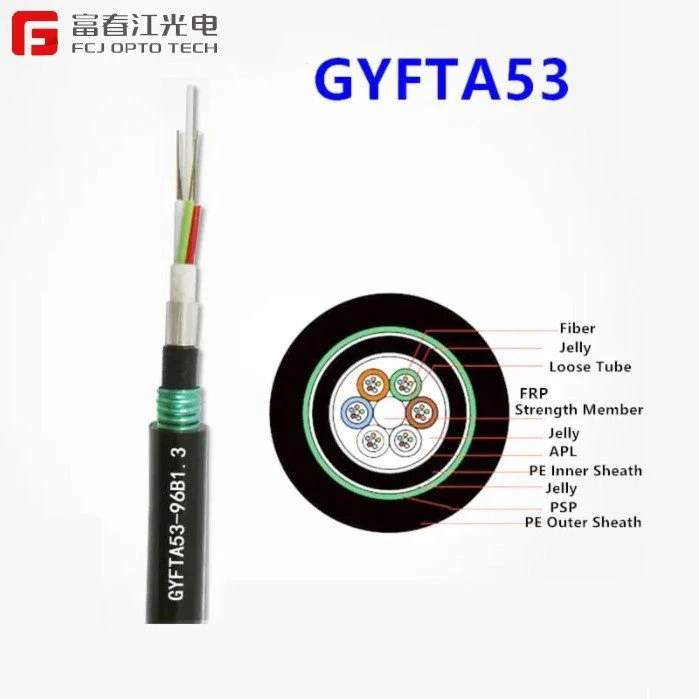

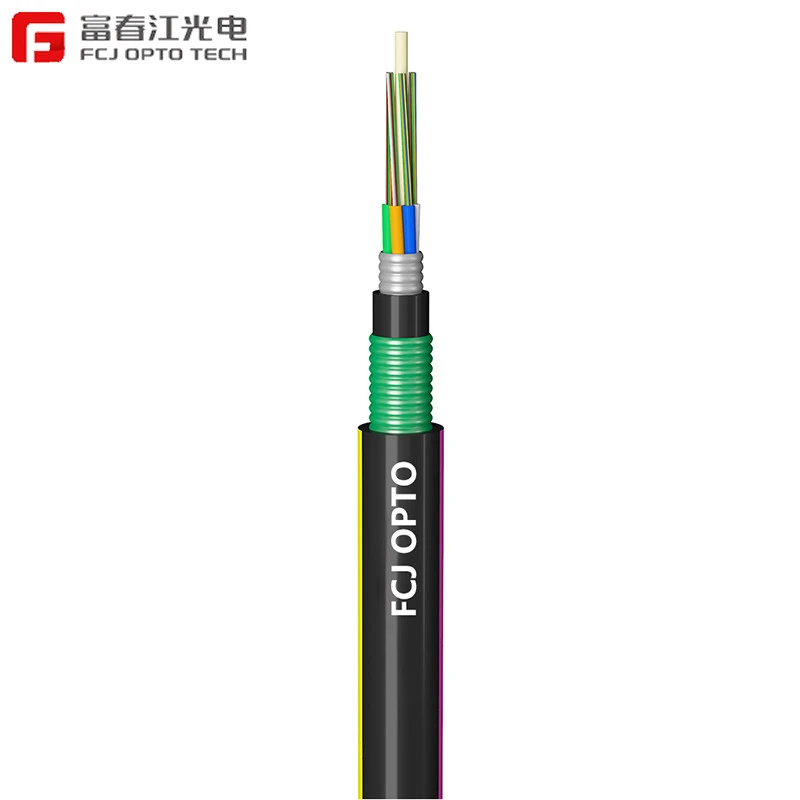

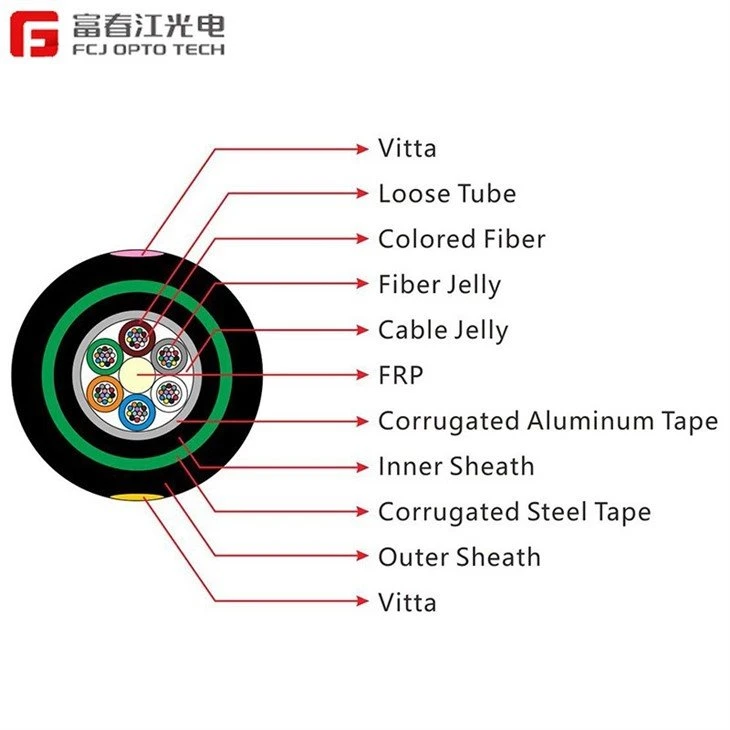

Konstrukce kabelu GYTA53 je 250µm optické vlákno vložené do volné trubice z vysokomodulového materiálu. Volná trubice je naplněna gelovou výplňovou hmotou. Centrální výztužný člen je kovový výztužný člen. U některých kabelů s optickými vlákny je centrální výztužný člen také extrudován s PE vnitřním pláštěm. Volné pouzdro (a plnicí lano) jsou ovinuty kolem výztužného členu do kompaktního a kruhového jádra kabelu, které je vyplněno materiálem blokujícím vodu, aby bylo chráněno před vnikáním vody. (APL) je podélně balena a vytlačována s PE vnitřním pláštěm. A PSP je podélně aplikován přes PE vnější plášť.

Charakteristika

• Materiál volné trubky má dobré mechanické vlastnosti a teplotní charakteristiky

• Materiál volné trubky má dobrou odolnost proti hydrolýze a vysokou pevnost

• Trubice je vyplněna speciálním plnivem, které poskytuje kritickou ochranu vlákna

• Dobrá odolnost proti bočnímu tlaku a měkkost

• Pro zajištění vodotěsnosti optického kabelu proveďte následující opatření - Jedno jádro vyztužené ocelovým drátem

- Plněné speciální gelovou výplňovou směsí ve volné tubě

- Kompletní výplň žil kabelu

- Plastová hliníková páska (APL) bariéra proti vlhkosti

- Dvojitá chromovaná ocelová páska potažená plastem (PSP) zlepšuje odolnost optických kabelů proti vlhkosti

- Dobrý voděodolný materiál zabraňuje podélnému prosakování vody z optického kabelu

Normy

Kabel GYFTA53 vyhovuje standardu YD/T 901-2001stejně jako IEC 60794-1.

Optické vlastnosti

		G.652	G.655	50/125μm	62.5/125μm
Útlum (plus 20 stupňů)	@850nm			Menší nebo rovno 3.0 dB/km	Menší nebo rovno 3.0 dB/km
	@1300nm			Menší nebo rovno 1.0 dB/km	Menší nebo rovno 1.0 dB/km
	@1310nm	Menší nebo rovno 0,36 dB/km	Menší nebo rovno 0,40 dB/km
	@1550nm	Menší nebo rovno 0,22 dB/km	Menší nebo rovno 0,23 dB/km
Šířka pásma (třída A)	@850nm			Větší nebo rovno 500 MHz·km	Větší nebo rovno 200 MHz·km
Šířka pásma (třída A)	@1300nm			Větší nebo rovno 1000 MHz·km	Větší nebo rovno 600 MHz·km
Numerická clona				{{0}}.200±0,015NA	{{0}}.275±0,015NA
Mezní vlnová délka kabelu		Menší nebo rovno 1260 nm	Menší nebo rovno 1480nm

Technické parametry

Typ kabelu	Počet vláken	Trubky	Plnidla	Průměr kabelu milimetr	Hmotnost kabelu kg/km	Pevnost v tahu Dlouhodobé/krátkodobé N	Odolnost proti rozdrcení Dlouhodobé/krátkodobé N/100 mm	Poloměr ohybu Statický/Dynamický milimetr
GYFTA53-2~6	2~6	1	7	16.8	255	1000/3000	1000/3000	10D/20D
GYFTA53-8~12	8~12	2	6	16.8	255	1000/3000	1000/3000	10D/20D
GYFTA53-14~18	14~18	3	5	16.8	255	1000/3000	1000/3000	10D/20D
GYFTA53-20~24	20~24	4	4	16.8	255	1000/3000	1000/3000	10D/20D
GYFTA53-26~30	26~30	5	3	16.8	255	1000/3000	1000/3000	10D/20D
GYFTA53-32~36	32~36	6	2	16.8	255	1000/3000	1000/3000	10D/20D
GYFTA53-38~42	38~42	7	1	16.8	255	1000/3000	1000/3000	10D/20D
GYFTA53-44~48	44~48	8	0	16.8	255	1000/3000	1000/3000	10D/20D
GYFTA53-50~60	50~60	5	3	19.2	320	1000/3000	1000/3000	10D/20D
GYFTA53-62~72	62~72	6	2	19.2	320	1000/3000	1000/3000	10D/20D
GYFTA53-74~84	74~84	7	1	19.2	320	1000/3000	1000/3000	10D/20D
GYFTA53-86~96	86~96	8	0	19.2	320	1000/3000	1000/3000	10D/20D
GYFTA53-98~108	98~108	9	1	21.2	380	1000/3000	1000/3000	10D/20D
GYFTA53-110~120	110~120	10	0	21.2	380	1000/3000	1000/3000	10D/20D
GYFTA53-122~132	122~132	11	1	22.3	415	1000/3000	1000/3000	10D/20D
GYFTA53-134~144	134~144	12	0	22.3	415	1000/3000	1000/3000	10D/20D
