Popis

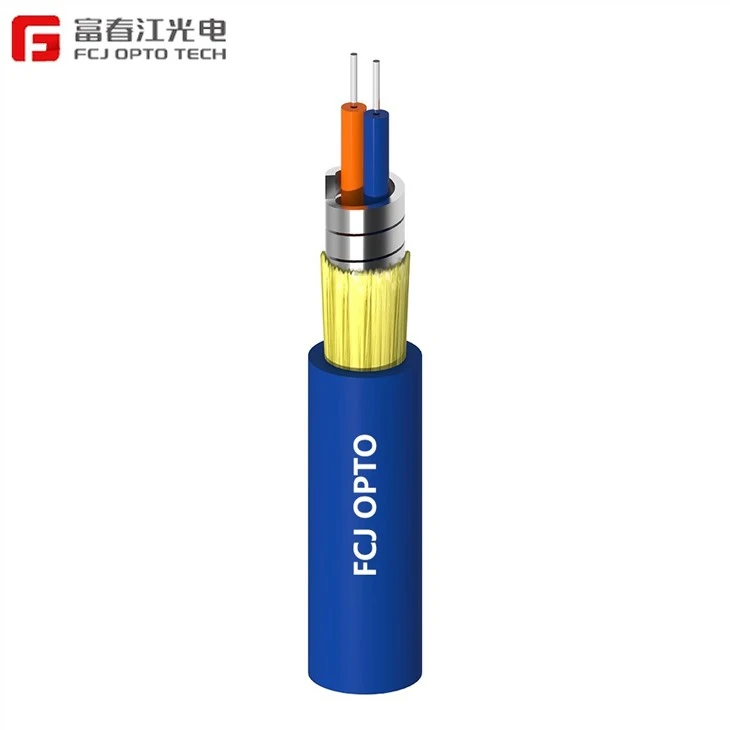

Vláknový kabel GJSFJV, ф900μm nebo ф600μm těsná nárazníková vlákna jsou obalena vrstvou plochých drátů z nerezové oceli a poté přidána vrstva aramidové příze jako pevnostní jednotka, nakonec do optického kabelu ve tvaru obrázku 8 s PVC nebo LSZH pláštěm.
Charakteristika
· Vícevláknový pancéřovaný optický kabel má vrstvu drátů z nerezové oceli zvyšující odolnost kabelu proti rozdrcení a ochranu proti hlodavcům
· Vysokopevnostní aramidová příze, vysoce výkonný vnější plášť
· Nízká hmotnost, flexibilita a přátelská instalace.
·Dobrý mechanický a ekologický výkon.
· Nehořlavý vnější plášť poskytuje dobrou bezpečnost.
aplikace
· Všechny druhy konektorů
· Optické pigtaily, propojovací kabely.
· Optické zařízení, propojovací panel z optických vláken, vlákno na stůl atd
· Zařízení a nástroje pro optická vlákna
· Vnitřní kabeláž, kabeláž budov, LAN atd
· Dlouhá vzdálenost, venkovní / vnitřní kabeláž, vedení atd
·Páteřní síť k zařízení v budově
· Kabeláž s malým instalačním prostorem
Normy
·Kabel GJSFJBV odpovídá standardu YD/T 2488-2013, ICEA-596, GR-409, IEC794 atd.; a splňují požadavky schválení UL pro OFNR, OFNP.
Optické vlastnosti
|
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
Útlum |
@850nm |
|
|
Menší nebo rovno 3.{1}}dB/km |
Menší nebo rovno 3.{1}}dB/km |
|
@1300nm |
|
|
Menší nebo rovno 1.{1}}dB/km |
Menší nebo rovno 1.{1}}dB/km |
|
|
@1310nm |
Menší nebo rovno 0,36 dB/km |
Menší nebo rovno 0,36 dB/km |
|
|
|
|
@1550nm |
Menší nebo rovno 0,22 dB/km |
Menší nebo rovno 0,23dB/km |
|
|
|
|
Šířka pásma (Třída A) |
@850 |
|
|
Větší nebo rovno 500 MHz·km |
Větší nebo rovno 500 MHz·km |
|
@1300 |
|
|
Větší nebo rovno 1000 MHz·km |
Větší nebo rovno 600MHZ·km |
|
|
Numerická clona |
|
|
|
{{0}}.200±0,015NA |
{{0}}.275±0,015NA |
|
Mezní vlnová délka kabelu |
|
Menší nebo rovno 1260 nm |
Menší nebo rovno 1480nm |
|
|
Technické parametry
|
Typ kabelu |
Těsný průměr |
Průměr kabelu |
Hmotnost kabelu |
Pevnost v tahu Dlouhodobé/krátkodobé N |
Rozdrtit Odpor Dlouhodobé/krátkodobé |
Poloměr ohybu Statické/Dynamické |
|
GJSFJBV |
0.6 |
2.0*4.1 |
30 |
300/750 |
200/1000 |
20H/10H |
|
GJSFJBV |
0.6 |
2.8*5.7 |
35 |
300/750 |
200/1000 |
20H/10H |
|
GJSFJBV |
0.9 |
3.0*6.1 |
43 |
300/750 |
200/1000 |
20H/10H |
Skladovací/provozní teplota: -20 stupňů až plus 60 stupňů
